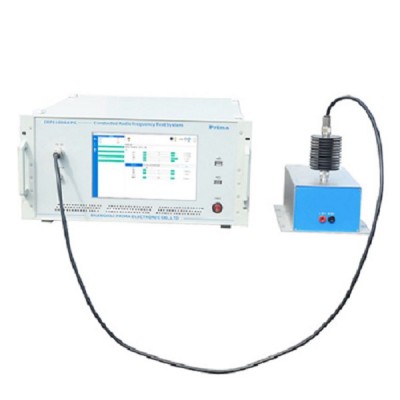

CRF61006A-PC射频传导抗扰度测试系统，根据IEC61000-4-6标准的一体化传导敏感度测试系统，符合GB/T17626.6/国军标CS114。
满足标准：
IEC/EN61000-4-6 GB/T17626.6 ISO11452-4 MIL-STD461E
产品特性：
■ 频率范围150kHz-230MHz，频率分辨率1Hz
■ 一体化设计，内置：信号发生器，RF功率放大器，函数信号发生器，定向耦合器，
■ RF功率表。各设备可以独立使用。
■ 触摸屏控制，全自动校准和测试，测试期间，输出功率监视。
■ 所有指标完全符合IEC 61000-4-6, ISO 11452-4, GJB152A-CS114等标准。
■ 方便用户在开发过程中进行测试，确保精细地找出产品出问题的频率点和电平。
■ 内部调制：AM：1Hz-100kHz， 0-100%； PM：lHz-l00kHz, 10-90%占空比。
■ 齐全的耦合去耦网络【CDN】等附件，支持大电流注入法和直接注入法测试，可选
■ 电流监视探头，支持闭环测试法。
技术参数
系统型号 | CRF61006A-PC |
功放功率 | 80W |
输出阻抗 | 50Ω |
输出电压 | 1～30Vrms（CDN法） 1～20Vrms（电磁钳法） |
电压驻波比 | ≤1.2 |
信号源 | |
频率 | 9k～3GHz |
输出电平 | -60-10dBm |
非调制信号 | 连续波 |
频率分辨率 | 0.23Hz |
频率温度稳定度 | ±0.5ppm |
谐波 | ≤-30dBc |
非谐波 | ≤-50dBc |
输出功率范围 | -120dBm～0dBm （9kHz～500kHz）; -120dBm~+10dBm（500kHz～3GHz） |
功率准确度 | ±1.0dB |
分辨率 | 0.1dB |
内部调制源（LF） | 正弦波0.1Hz～500kHz；方波0.1Hz~20kHz；三角波/锯齿波0.1Hz～100kHz |
调幅（AM） | 调制深度 0％～100％ ; |
调频(FM) | 调制速率1Hz～25KHz |
调相(ФM) | 调制相位0°～360°; |
占空比 | 1-100% |
输出接口 | N (母) |
衰减器 | 6dB |
功率放大器 | |
输出频率 | 150kHz～230MHz |
最大输出功率 | +44dBm/80W |
谐波 | ＜15dBc |
增益 | 51dB±1 dB (100W) |
VSWR | <1.5:1 |
输出阻抗 | 50Ω |
输出接口 | N (母) |
功率计（内置三通道） | |
输入频率 | 9kHz～3GHz |
测试电平 | -40 dBm～+30dBm; 电压表:-40 dBm～+30dBm |
精度 | ±0. 5dB |
输入接口 | N(母) |
VSWR | <1.1:1 |
150k-230MHz CDN耦合去耦网络附件选配 | |
电源线 | M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，最大电流16A/32A |
非屏蔽平衡线 | T2，T4，T8 |
非屏蔽非平衡线 | AF2，AF4，AF8 |
系列屏蔽电缆 | S1，S1/75，S2，S4，S9，S25 |
其他 | RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
电磁注入钳附件选配 | |
电磁注入钳 | 频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm |
系统整体配置 | |
软件 | 支持Windows XP， Windows 7 |
控制接口 | USB |
输出接口 | N型接头 |
系统配置：
单相网络 CRF-CDN-M116 CRF-CDN-M216 CRF-CDN-M316
网络参数
150k-230MHz CDN耦合去耦网络附件选配 | |
电源线 | M1，M2，M2，M3，M2+M3，M4，M5：符合单相/三相电源要求，最大电流16A/32A |
非屏蔽平衡线 | T2，T4，T8 |
非屏蔽非平衡线 | AF2，AF4，AF8 |
系列屏蔽电缆 | S1，S1/75，S2，S4，S9，S25 |
其他 | RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
电磁注入钳PECL-100
电磁注入钳参数
电流注入钳附件选配 | |
电磁注入钳 | 频率范围10kHz～1GHz，耦合因子< 3 dB（150 kHz ～ 500 MHz），内径23mm/32mm |
