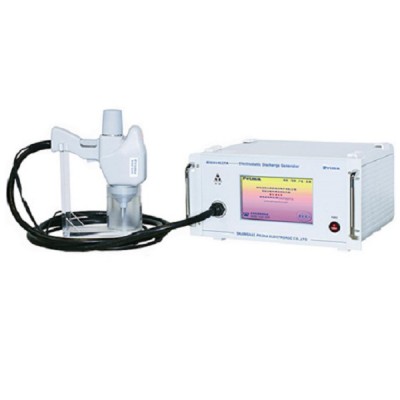

静电放电发生器：
触摸式全智能静电放电发生器分三个系列，P系列，T系列，H系列。T系列产品采用7.0英寸彩色触摸屏操作，完全符合并超越EN/IEC61000-4-2和GB/T17626.2最新标准相关要求。
一、设备工作电源要求
1、输入电压：单相 AC220V±10%(中国大陆)
2、频率：50/60Hz
3、相数：单相 3 线制（L—N—PE）
4、电压分辨率：1V
5、输出电压波形畸变率≤5%
6、总功率：MAX 250W
二、设备主要功能和特点
1 、符合EN/IEC61000-4-2和GB/T17626.2最新标准相关要求；
2 、7.0寸触摸屏、中英显示，操作方便；
3、采用进口程控高压电源，性能稳定；
4、体积小，携带方便
5、内置温湿度显示、实时高压显示，
6、内置国标模式、用户自定义模式，编程模式，增压模式，操作便捷；
7、最高测试电压达到20KV
8、根据测试标准不同可以方便更换放电模块；
9、放电枪头可自由更换；
10、内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。
三、设备使用环境要求
户内使用；
1、海拔高度不超过1000米；
2、环境温度为－10℃～＋40℃；?
3、相对湿度不大于85％；?
4、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体
5、电源电压波形为正弦波,波形畸变率<5%；
6、接地电阻不大于0.5Ω；
四、设备设计制造依照标准
1、GB/T17626.2
2、EN/IEC61000-4-2
3、ISO10605
4、GB/T19951
5、ITU-TK.20
6、IEC61000-6-1
7、IEC61326
8、ISO14304
9、IEC61340-3-1
10、GR 1089
11、EN61326
五、主要技术参数
参数 | ESD61002TA |
输出电压 | 0.2～±20kV精度5%, 实时高压在线显示 |
输出电压极性 | 正 / 负,正负交替 |
放电电容 | 150PF (可定制) |
放电电阻 | 330Ω (可定制) |
放电电流上升时间 | 0.6 ～ 1ns |
静电保持时间 | >5s |
工作形式 | 放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于 0.05s 时，是单次放电 |
放电次数设定 | 1 ～ 9999 或无限次 |
放电形式 | 接触放电 |
空气放电 | |
放电次数 | 可预设置 1-9999 次或无限次 |
触发方式 | 1.自动 2.手动 3.电压自动渐升 扫描 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
上位机 | RS232、RJ45接口 可联机打印测试报告 |
设备工作电源 | AC220V ± 10%,50/60 Hz (限中国大陆) |
保险丝 | 3A |
最大功耗 | 250W |
环境温度 | 15 ℃ -35 ℃ |
主机尺寸 | 350×360×175 mm |
重量 | 约10kg |
六、实验配置：标准静电放电实验环境ESD-DESK
静电放电实验桌是为静电放电试验而专门设计的试验装置，符合EN/IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。
标准静电放电实验桌规格：
台式设备 |
①试验台(1600×800×800mm) |
②参考接地板(2700×1800×1.5mm) |
③垂直耦合板(500×500×1.5mm) |
④水平耦合板(1600×800×1.5mm) |
⑤绝缘衬垫 |
⑥带电阻的电缆线（470kΩ*2） |
这套试验配置是针对静电放电试验专门设计的，符合EN/IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。
