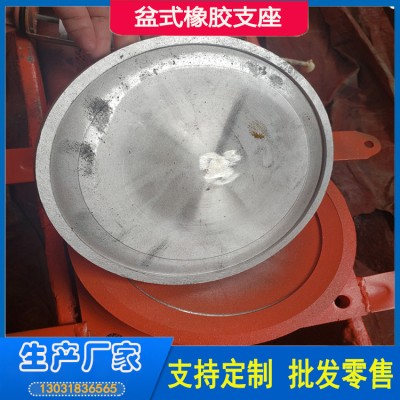

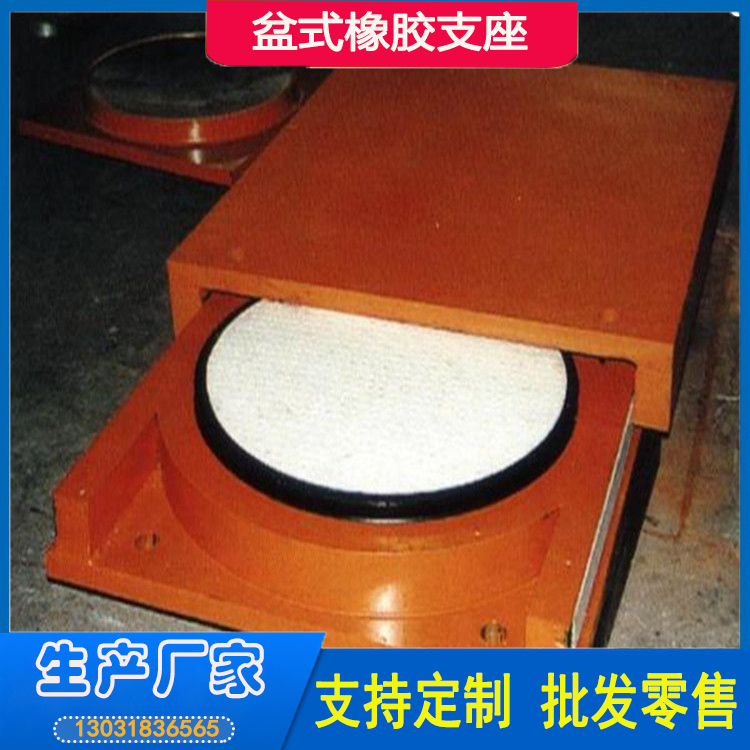

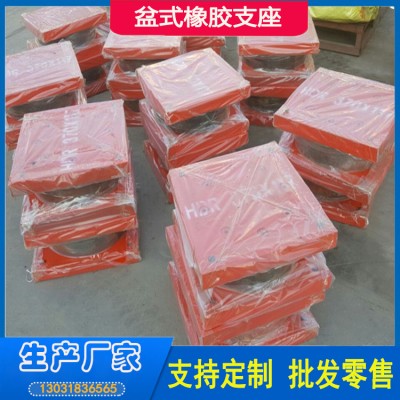

盆式橡胶支座 公路桥梁板式支座 隔震缓冲安装方便

盆式橡胶支座 公路桥梁板式支座 隔震缓冲安装方便

橡胶支座是桥梁工程必用的工程材料，其中盆式橡胶支座凭借承压力、水平位移能力以及大转角的优势，有着极其广泛的应用。随着盆式支座设计的不断成熟，其种类也越来越齐全，主要有GPZ系列、GPZ（Ⅱ）系列、GPZ（Ⅲ）系列、GPZ（KZ）系列、GPZ（2009）系列等几种规格系列。

盆式橡胶支座可以分为三种：公路桥梁盆式橡胶支座、铁路桥梁盆式橡胶支座及盆式橡胶支座的衍生品。型号有：GPZ盆式橡胶支座和GPZ（Ⅱ）盆式橡胶支座(依据GT391-1999)以及QPZ盆式橡胶支座,QZ系列球型橡胶支座 ,弹性减震球型钢支座 ,KPZ系列盆式橡胶支座 ,GPZ(KZ)盆式橡胶支座等几个系列。

常用的铁路盆式橡胶支座有TPZ-I铁路盆式橡胶支座，TPZ标铁路盆式橡胶支座，专桥8156铁路桥梁支座。 盆式橡胶支座的衍生品种类很多，比如 QPZ盆式橡胶橡胶支座、KPZ系列盆式橡胶支座、弹性减震球型钢支座、自调高盆式橡胶支座等。每一类根据位移形式可分为固定(GD)、单向活动(DX)和双向活动(SX)三种。支座的品种、规格，安装前按设计要求核对，切防差错。

盆式橡胶支座是利用被半封闭钢制盆腔内的弹性橡胶块，在三向受力状态下具有流体的性质特点，来实现桥梁上部的转动，同时依靠中间钢板上的四氟乙烯滑板与上座板的不锈钢板之间的低摩擦系数来实现上部结构的水平位移，使支座所承受的剪切不再由橡胶完全承担，而间接作用于钢制底盆及四氟乙烯滑板与不锈钢之间的滑移上。从长期试验的数据看，橡胶处于三向约束状态时的抗压弹性模量为50000kg/cm2，比无侧向约束的抗压弹性模量增大近20倍，因而盆式支座承载能力大为提高，解决了板式橡胶支座承载能力的局限，能满足大的支承反力、大的水平位移及转角要求。
