使用说明书

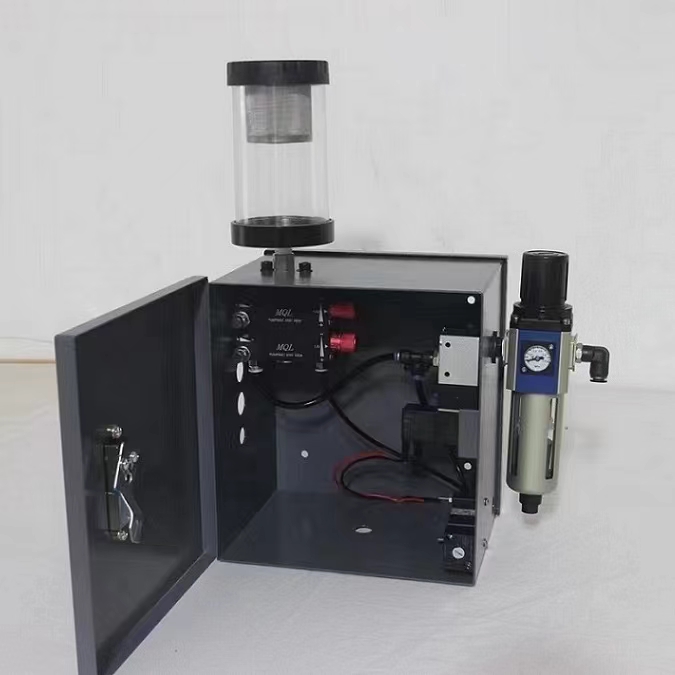

        BN-6201型油气微量润滑装置

设备零件清单：

1.组合喷嘴

2.油杯

3.电磁阀

4.起源处理器

5.频率发生器

6.柱塞泵总成

7．软管

8.固定磁钢座

如有异问请致电客户服务部门：

Tel：86-021-57680108

Add: 上海市闵行区友东路358号1号楼

   首先感谢贵公司，使用我们的产品。我公司生产ks-2106微量润滑系统。本系列产品多次荣获国家火炬计划和国家创新基金立项。

应用范围：

    BN-6201系列是一种具有结构紧凑、操作简便，用微量控制加工表面不仅能提高质量而且节省大量资源，保护了工作环境。它已广泛用于金属加工行业：金属锯切、车削、铣削、钻孔、攻丝、冲压、折边、卷板、滚齿、插齿、冲裁、冷弯等、开式齿轮润滑、轴承润滑；在全国实际推广中已经起到很好的节能效果。可为企业带来可观利润和良好的工作环境。

二、工作原理：

压缩空气通过过滤减压阀（选购件）后，由二位二通电磁阀来控制气源的开启(选购件），可实现与设备加工的同步进行。气动频率发生器用来控制气动油泵的工作，通入压缩空气后，气液增压活塞将油液压力增高排至计量件，各计量件将滴灌油定量排出，经混合阀后由压缩空气带动喷至各润滑点。当频率发生器断开气源后，油泵柱塞依靠弹簧复位并完成吸油，同时各出油计量件卸压进入油液计量，等待下一工作循环。

三、外型及零件图

四、技术参数

MQL准干切削润滑装置用油量说明表格：

                          备注：此耗油量是在1个0.05ml计量件的基础上计算得出

五、安装调试及注意事项

1．将箱体安装在固定到位，接上进气管并将出油管连接至润滑点。

注意：从出油点至润滑点的油管长度最佳在1.5-2米左右，这样出油就会均匀，而且效果最好。

2．将控制线连接至电磁阀，将低液位信号输出线连接至设备控制单元。

3．打开手动球阀并将输入气压调整至允许范围内（0.3~0.7Mpa）。

4．调整气动泵的工作频率（间隔时间需在3~30/分钟），并观察喷油嘴的出油量至理想状态。

5．每个喷头的喷气量可根据实际需要进行微量调整。

注意：此过滤减压阀排水为半自动排水，每隔一段时间需进行排水操作。

方法1：关闭进气球阀排水

方法2：拉动底部螺栓进行排水

注：MO计量件属于易损件

六、推荐油量使用范围

推荐油量使用范围

O

Ⅲ                     Ⅰ

                               Ⅱ

油量调节示意图：

喷嘴安装：

喷嘴的安装对于微量润滑油的润滑性和给油机的工作效率非常重要，喷嘴位置必须按以下方法安装：

1. 喷嘴必须在刀具切削前在刀刃上喷油，这样减少切削的摩擦

2. 多口喷嘴推荐用于多位工况，实际使用请咨询相关工程师帮助。

3. 喷嘴应该最大限度地安装在离刀具适当范围内（25.4mn）

七、故障判断及排除方法

（1）气动泵不工作

  a、检查气源输入处球阀是否处于开启状态

  b、电磁阀是否有通电

  c、输入气压是否过低

  d、内部气管是否有脱落

（2）气动泵有动作但无油排出

  a、检查输入气压是否过低

  b、检查润滑油的粘度是否超出允许范围

  c、检查油泵的动作频率是否过快

（3）计量件堵塞，造成喷嘴不出油

a  是否使用本公司提供的微量润滑油

b  是否润滑系统长期运行中混入各种杂物垃圾，没有及时滤清或清除，遇到此种情况应该及时清洁计量件或更换计量件。

（4）频率发生器不运转或工作混乱

检查是否有赃物堵塞气源使频率发生器损坏，如频率发生器出现漏气漏油等现象，请配装油气过滤三联件来除去气源中的杂质，并更换频率发生器。

（5） 如油压表、气压表指针不动，检查是否表头内指针游丝损坏，此时应及时更换压力表。

（6）如电磁阀不能正常工作，此时应检查电磁阀线圈是否烧坏，如有损坏请及时更换电磁阀。

（7）如接头出现漏气，漏油或滴油现象，应及时拧紧接头螺纹或更换漏油接头。

八、注意事项

　　本产品是精密设备，请按照要求使用配套相应的润滑剂否则易造成设备的损坏，详细请咨询相关的工程师。机械油，汽柴油，煤油等含有矿物原料的油品杜绝使用。
