一．概述

1.1产品的用途及特性

矿用提升机闸瓦间隙保护装置（以下简称装置）。主要用于提升机的制动闸闸瓦间隙在线监测，磨损量在线监测，绞车滚筒大边的偏摆量在线监测，两制动油路的油压在线监测。当监测参数发生超限时，能发出声光提示信号，并能对绞车控制回路输出一次保护，二次保护无缘点接点。装置具有结构设计美观坚固。安装方便，操作灵活。还可以选配其他的保护功能，如弹簧疲劳度、电机温度振动参数在线监测、滚筒温度振动参数在线监测、减速机温度振动参数在线监测等等。

1.2执行标准GB3836-2021、Q/TTW017—2015 。

1.3工作与使用环境

a) 相对温度：0℃～40℃

b) 空气平均相对湿度：≤95%（+25℃）

c) 大气压力：80kPa～106kPa

d) 具有jiawan、煤尘等混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。

二. 结构与工作原理

2.1结构

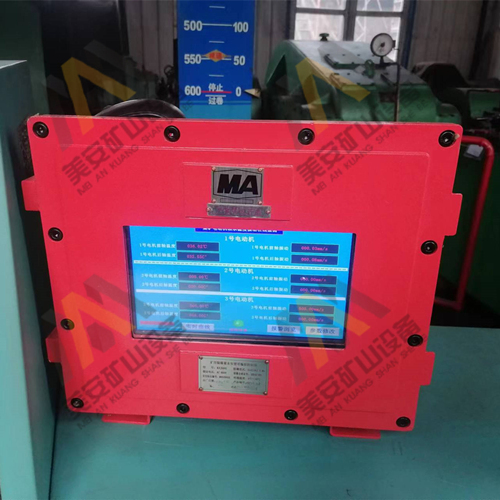

矿用提升机闸瓦间隙保护装置由：矿用提升机闸瓦间隙保护装置主机、矿用本安型位移传感器、矿用本安型油压传感器、矿用振动、温度一体磁吸式传感器（选配）、配套支架、配套传感器线缆等组成。

2.2原理

各类传感器的感应信号由线缆传输到主机，通过光电隔离后信号输送到西门子系列可编程PLC主控板上，通过内部分析运算，PLC通过集成串口信号线或者网口信号把数值内容发送到10.1寸液晶工控屏，提升机闸间隙值、磨损值、绞车滚筒大边的偏摆值、油压温度、振动（选配）等数据会在线显示在屏幕上，当这些监测数据大于或小于设定预设值时,数据经分析确定输出声光提示信号，同时一次保护继电器动作，当绞车停止后，二次保护制动继电器动作，可以闭锁二次开车。

四、装置功能

（1）在线监测、同步显示闸瓦间隙值和磨损量值，精度在±0.01mm之内，开车时显示闸瓦间隙量，停车时显示闸瓦磨损量。

（2）在线监测、同步显示绞车滚筒大边的偏摆量数值，精度在±0.01mm之内。

（3）在线检测、同步显示制动油压值，精度在±0.1MPa。

（4）闸瓦间隙值参数自行调整设置、超限提示功能。

（5）制动油压值参数自行调整设置、超限提示功能。

（6）闸瓦间隙计算误差自动校正功能，可以提供自动零位校正功能。并且可以根据具体情况，选择全部零位校正和某一组单独校正。

（7）电动机、绞车滚筒等振动及温度检测采用矿用本安型振动温度复合传感器，传感器安装方式采用磁吸式，输出模拟量信号，振动速度监测范围0-50mm/s。（选配功能）

（8）该装置主机用西门子S7-200SMART系列可编程控制器作为整个系统的主控单元，负责对信息采集单元反馈的信号进行A/D转换，并通过对这些信号的处理得出盘形闸打开时的间隙值，闸瓦磨损量，制动油压等监测信息。

（9）该装置的上位机采用工控触摸屏，画面简单大方，方便操作。必须在管理人员权限下才能操作、调整数据，初始密码12456，可根据需求自行更改。

（10）该装置具有声光提示功能，当闸瓦间隙、磨损量、油压值等监测数据超限时，能发出安全保护控制信号并有声光提示。能根据显示屏上的提示，可以设置喇叭的开关状态，在开状态下，有故障后，喇叭提示，关状态下，喇叭提示关闭。

（11）历史数据记录和查询功能：技术人员可以通过该功能查询某一时间闸瓦运行及检修的技术数据，方便了解盘形闸的使用状况。

（12）具备人工设置保护数值和提示数值功能。用户可以查看某路传感器的保护数值。设备装置具有断电记忆功能，用户设置完保护数值后，可以方便的查看。

（13）参数初始化：初次安装或调整过闸瓦间隙后，可以通过按钮和触摸屏对开闸时和抱闸时的传感器初始值进行设置，不仅能够通过全部初始化按钮将所有传感器初始化，而且可以针对某个传感器单独将其初始化。

（14）传感器投入/解除功能：可以在某个传感器发生故障时，通过触摸屏按钮投入或解除某个传感器。

（15）设备提供声光提示联脱机开关、一次保护联脱机开关、二次保护联脱机开关选择，方便检修。

（16）提供闸瓦间隙值超限提示输出接点，和二次闭锁开车无缘输出点，能够根据买受人的要求实现对绞车的闭锁二次开车。

（17）该装置具备设置显示比例功能，在位移传感器检测时，能通过设置显示比例来调整因受使用环境的影响可能导致检测的数值和实际的数值存在的误差。调整范围在0～300%之间。

（18）实现闸瓦磨损的监测提示，当闸瓦间隙值、闸瓦磨损值和弹簧疲劳值超过设定值时进行声光提示，并将具体故障类型和故障位置显示到触摸屏上，便于维护人员排查故障，根据买受人要求，将装置输出的干节点信号给提升绞车电控系统。
